オプション・消耗品

各接触角計、表面張力計と組み合わせることにより、より多彩な測定方法が可能です。マニュアルディスペンサなど測定作業効率を上げるために追加でのご導入もおすすめです。

マニュアルディスペンサ

マニュアルディスペンサ

各装置標準1セット附属。マイクロメーターヘッドを回転することにより、0.01μリットル単位で液量を調整できます。同時に複数の液を使用する場合などに追加でご購入可能です。

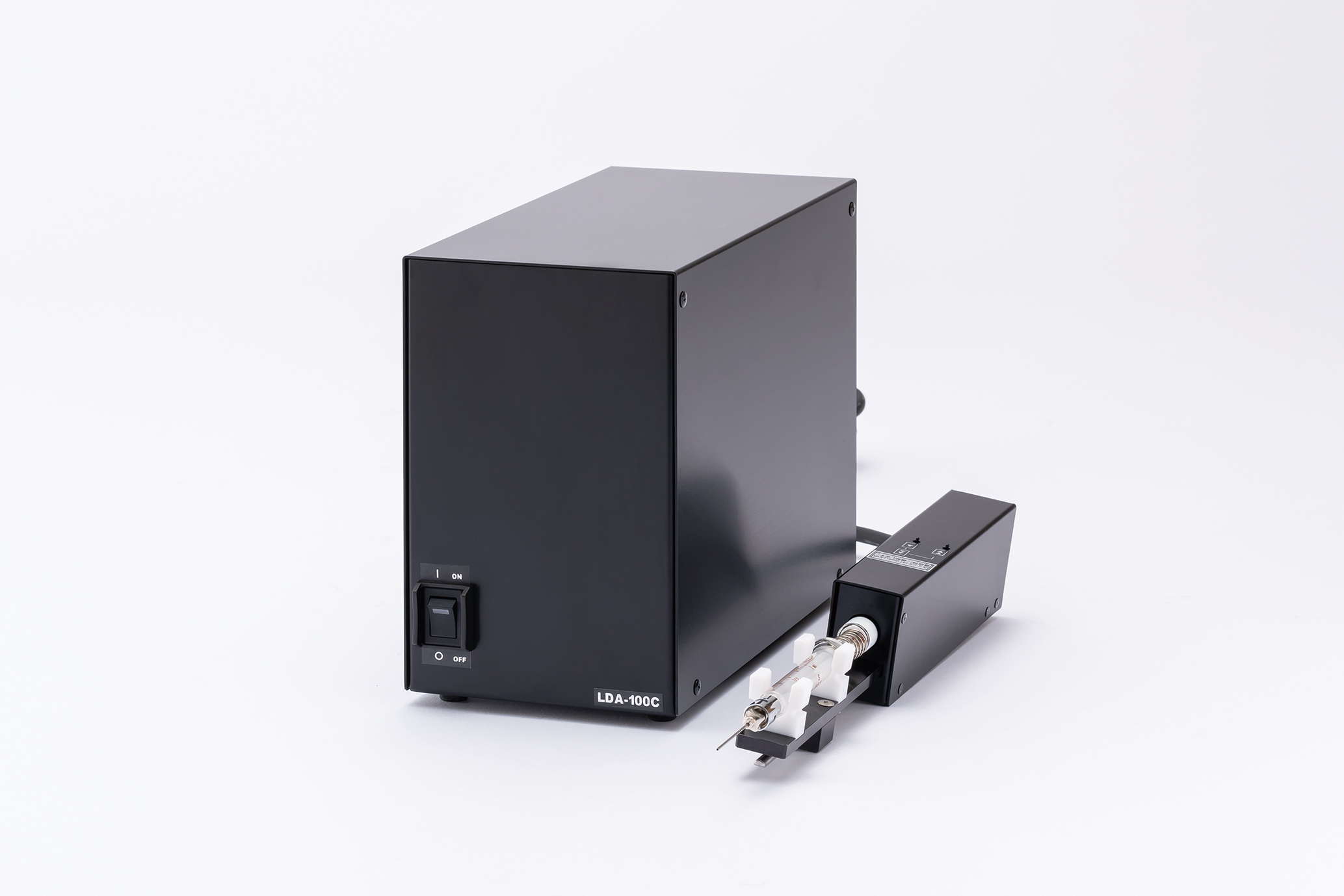

オートディスペンサ(LDA-100)

オートディスペンサ

懸滴作成を自動化し、より高い再現性をご提供します。多くの測定件数を処理する場合、作業性向上に寄与します。ME2以外の装置に取付可能。拡張収縮法での動的接触角測定時等にもご利用いただけます。

型式     :LDA-100

懸滴作成液量 :0.1μL以上 0.01μL単位

懸滴作成精度 :±0.05μL以内

吐出・吸引速度:0.01~50μL/秒


シリンジ(ガラス製)

シリンジ(ガラス製)

各装置標準で3本付属。

品名   :VAN白硬注射筒 ロック先1mL

型式   :1-6187-01

容量   :1mL

メーカー :翼工業株式会社

目盛間隔 :0.05mL

材質   :注射筒/硬質ガラス、
ロック金具/真鍮クロムメッキ

※ 別途専用針、スプリングが必要になります。


シリンジ(樹脂製)

シリンジ(樹脂製)

溶剤を含む液体での濡れ性測定の際など、使い捨て可能です。

品名   :シリンジ2.0mL
型式   :HJ4020-LL
容量   :2.0mL
メーカー :HENKE
材質   :(外筒部)PP、(ピストン部)PE

モノタロウ等でも購入可能です。

※ 別途専用針、スプリングが必要になります。


シリンジ用針

シリンジ用針

通常ご利用いただくサイズは、16G/18G/20G/25G/30G をご提供させていただいています。



単位は「ゲージ」で、「G」と略し、各ゲージ数と内径、外径の関係は下表のとおりです。


ゲージ数 外径(mm) 内径(mm)
16G 1.65 1.25
18G 1.25 0.90
20G 0.89 0.65
25G 0.51 0.33
30G 0.30 0.15

ご購入時にご指示いただかない場合は、標準で下記の通りの構成になります。

  • ME2の場合、20G、25G、30G 各1本
  • B100の場合、18G(1本)、20G(1本)、25G(2本)、30G(2本)

シリンジ用針(フッ素コーティング処理)

シリンジ用針(フッ素コーティング処理)

表面張力が低い液体や撥水性の高いワークでの接触角測定時に使用します。シリンジの内側だけでなく外周部もフッ素表面処理を行っていますので、液の濡れ上がり防止になります。


逆向き針

逆向き針

液-液間での界面張力を測定する際に使用する逆向き針。

使用事例(ライジングドロップ法)


曲げ針

曲げ針画像

上面観測用の曲げ針。横からの液供給で、液滴上方向の画像測定が可能です。


樹脂製針

樹脂用針

溶剤を含む液体での濡れ性測定の際など、使い捨て可能です。


ガラスセル

ガラスセル

液-液間の界面張力を測定するためのガラスセル。逆向き針と合わせて使用します。また、大気中での液体の表面張力測定時に周りの風の影響を抑える用途としてもご利用いただけます。

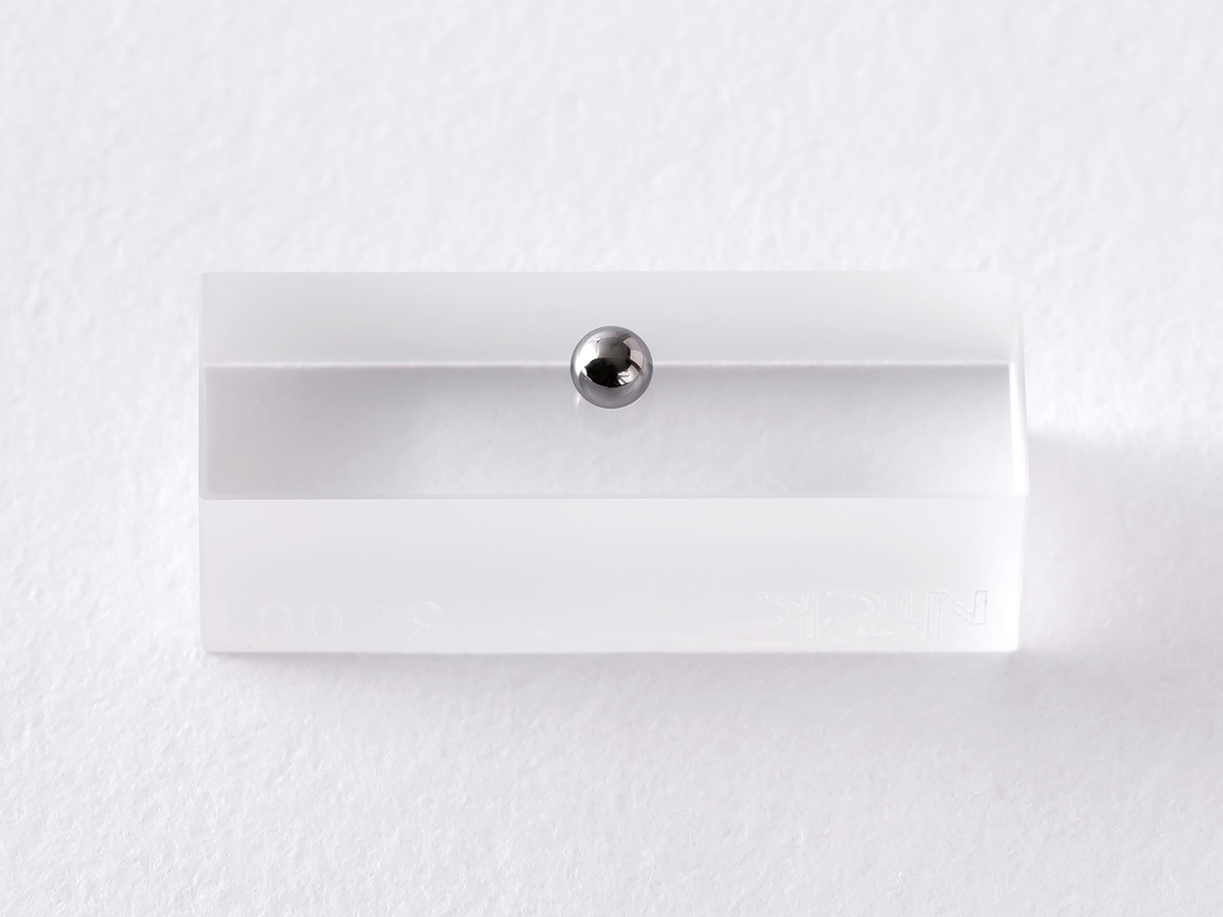

校正用ターゲット

校正用ターゲット

より正確な測定の為、日常の校正に。3.0mm球。トレーサビリティ附属。



(B100Wはズームレンズ仕様の為、標準で3.0mm球と6.0mm球が附属します。)


上面観測ユニット

上面観測ユニット

液滴の拡がり、真円度を上面から観察・分析し、親水性のより高度な解析が可能です。A1000Tに標準装備。


傾斜ユニット(TBU-100)

傾斜ユニット(TBU-100)

動的接触角(滑落角)の解析が可能です。B100ご購入後、後からご導入する事も可能です。

型式  :TBU-100

傾斜範囲:0~90°(傾斜角精度±0.1°以内)

傾斜速度:0.1~5°/秒

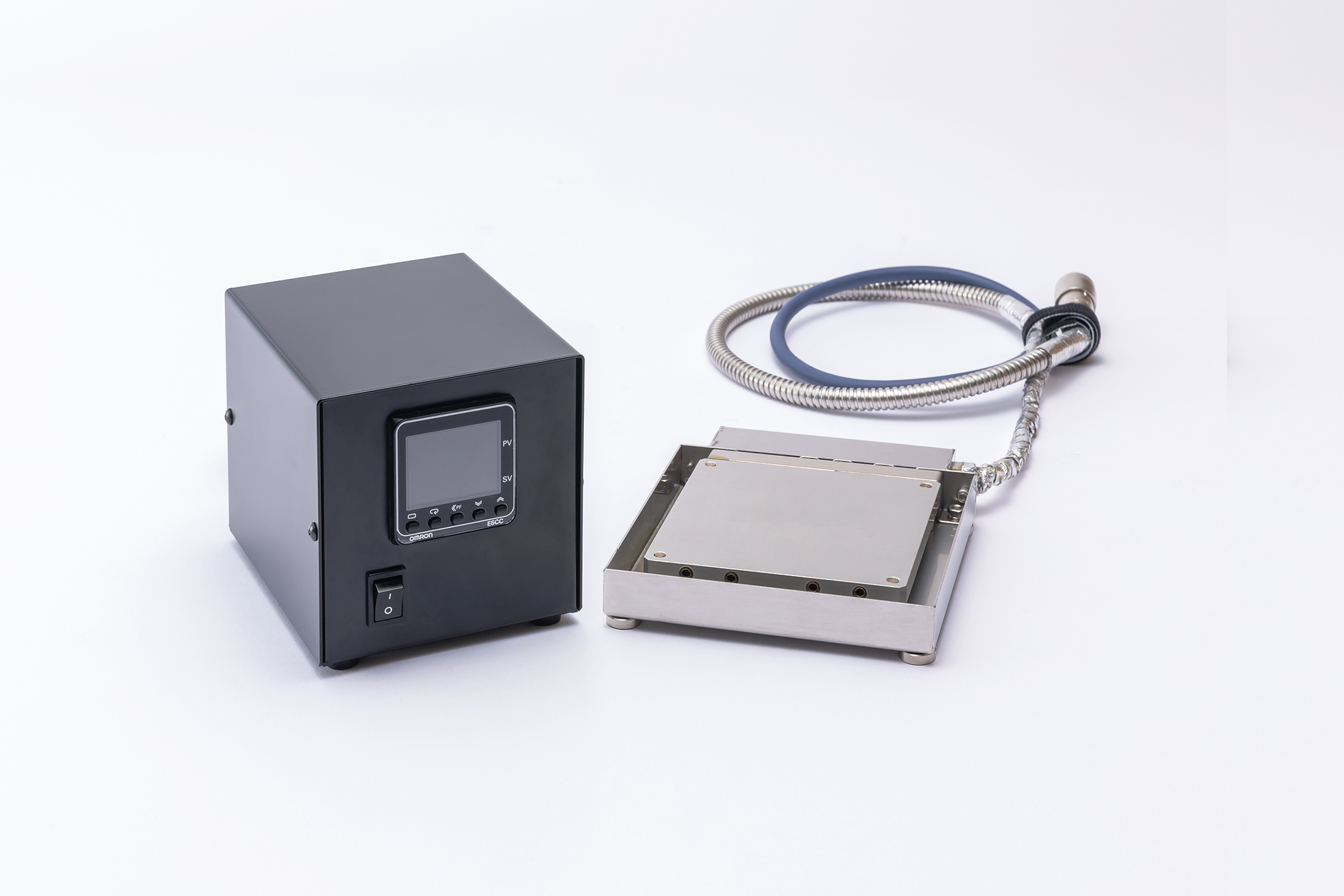

ヒータシステム

ヒーターシステム
写真はステージ用ヒーターの画像

ハンダのぬれ性評価など。シリンジとステージの双方を加熱可能です。ME2以外の装置に取付可能です。


表面自由エネルギー測定用試薬

ジオドメタン試薬

ジヨードメタン(diiodomethane、ヨウ化メチレン)、n-ヘキサデカン(n-hexadecane)等。

装置ご購入時やレンタルご利用時の表面自由エネルギー測定をされる際には、ぜひあわせてご利用ください。


フィルム用固定治具

フィルム固定用治具

フィルムなど固定が必要な測定対象物を使用する際、ご利用いただけます。


三態系キット

三態系キット画像

液-液界面の接触角などの測定用にご利用いただけます。

・三態系測定用セル

・サンプル台(正)

・サンプル台(逆)

・逆向き針


マイクロシリンジ

マイクロシリンジ画像

微小液滴の吐出用途にご利用いただけます。


追加USBドングル

追加用ドングル

「複数の部署で接触角計を共有したいが、PCは別にしたい」等といった、解析用PCを追加で増やしたい際にお求めいただけます。
