大型ステージ製作事例について

当社の接触角計の標準品ステージは、例えばB100シリーズでは100mm☓100mmです。

お客様の中には「長い物を測りたいけど、標準のステージではうまく固定できない」といった声をいただきます。よくあるご質問の「サンプルサイズについて」にあるようにカメラ-ステージ-LED光源に対し垂直方向には極端な事を言うとどれだけ長くても測定することは可能です。が、実際に乗せると不安定で、簡単に落っこちたりします。「手で支えればいいのでは」という声も聞こえてきそうですが、できればスマートに測定したいニーズもあるかと思います。

大型ステージ付きB100

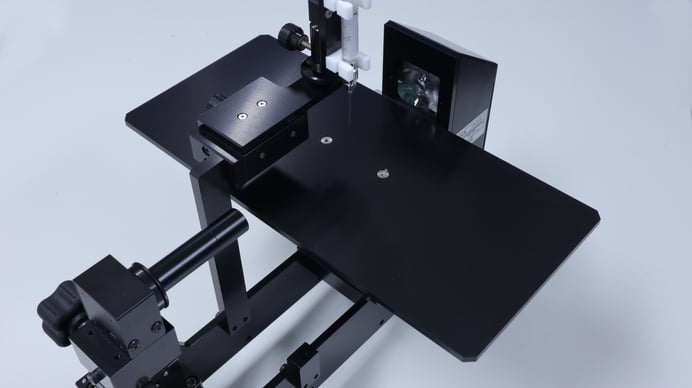

上の写真は、B100に幅広ワークを乗せたいというニーズ用のステージです。若干、上下ステージのノブが回しにくくなるますが、これで安定してワークを固定できます。



ステージ製作事例

  • 寸法:W300mm☓D140mm
  • 表面:黒アルマイト

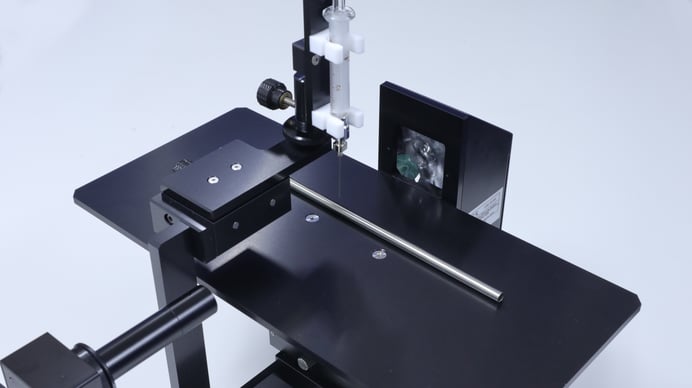

実際に長いワークを乗せてみました。

標準の100mm角のワークですと、うまく中心にのせないとすぐ左右に落っこちますが、ワイドステージなら安定します。

接触角計B100用幅広ステージ事例

価格的にも1万円もあれば十分な価格で製作できますので、安定してワークを固定したい場合などお気軽にご相談ください。
