製品案内 B100

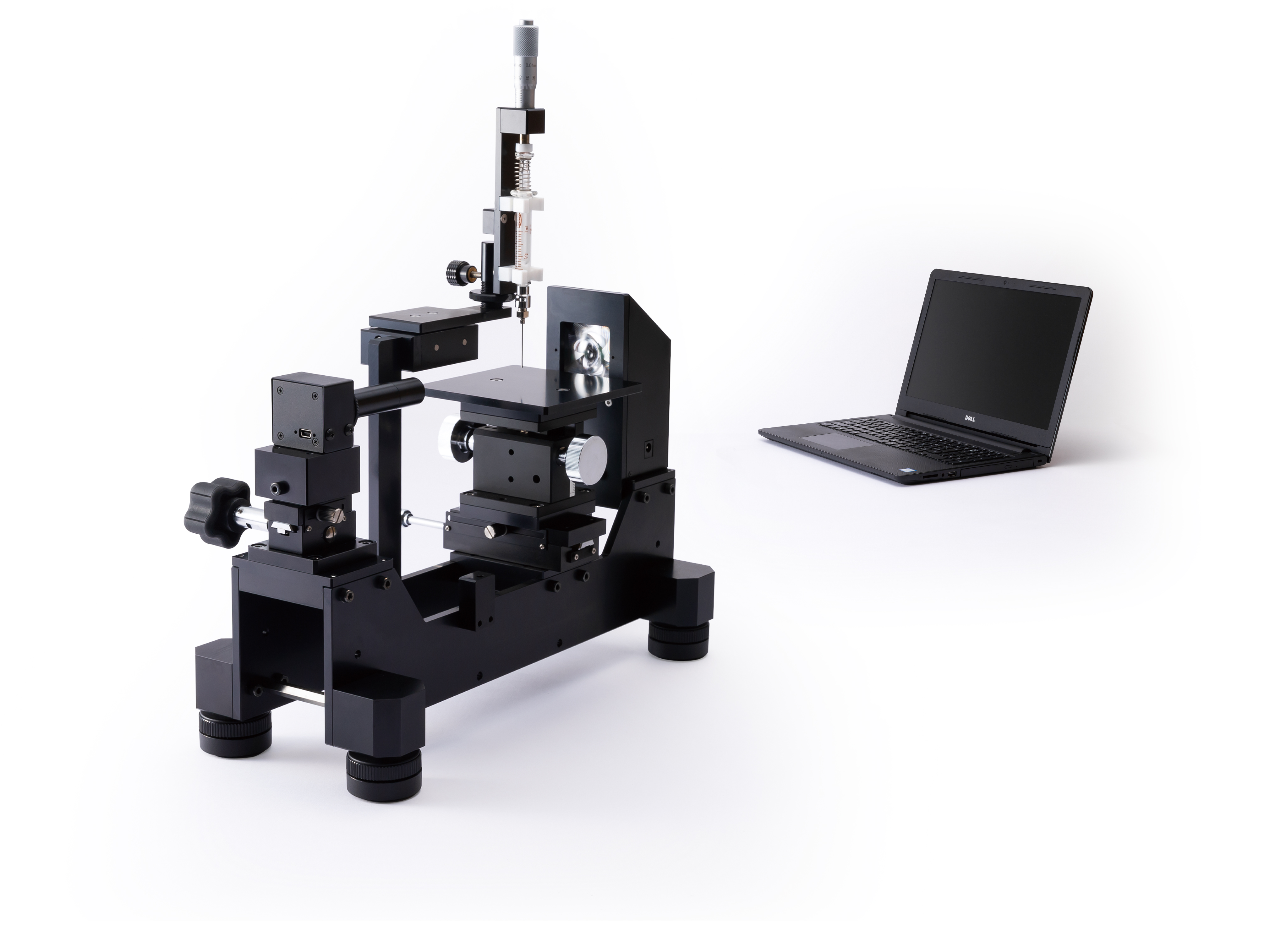

B100

液滴が試料に付着した瞬間から自動測定を開始。接触角の経時変化(最大1秒間60コマ)も測定可能な親水性、撥水性に幅広く対応した標準機種。

拡張性に優れ、将来的にオプションで動的接触角の測定や界面張力、表面自由エネルギー測定なども可能なスタンダードモデルです。

価格 145万円(税別)。

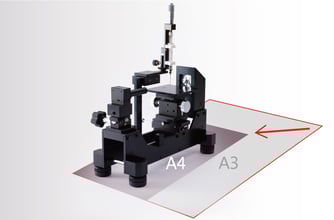

ステージ、カメラ、バックライト等、従来はA3サイズ強の設置サイズが必要であった装置を再設計し、機能、拡張性を犠牲にすることなくコンパクトなA4サイズを実現しました。

A4サイズのB100

項目 仕様
装置型式  B100
標準ソフト

静的接触角測定(任意の瞬間測定・経時変化測定)

測定方法

液滴法

解析方法

θ/2法 / tangent法 / 真円フィッティング / 楕円フィッティング

使用環境

室温 5~45℃ 湿度 80%未満

結露、振動、気流、磁場等の影響を受けないこと

光学系 カメラ CMOSカメラ
インターフェース USB2.0以上
フレームレート

標準:60fps(1秒間に60枚の液滴画像の撮影可能)

※オプションで100fps/200fps/500fpsのご用意もございます。

レンズ

標準:マクロレンズ

※オプションで広角レンズ、視野可変レンズ、テレセントリックレンズのご用意もございます。

測定視野 横方向5.1mm  縦方向3.8mm  ※視野数値は理論値
試料台 100mm × 100mm
試料寸法最大奥行 120mm
試料寸法最大厚さ 15mm(推奨)
試料台可動範囲 上下 17mm
左右 70mm
前後 -
試料最大重量 500g
装置本体寸法 W170mm × D331mm × H269mm ※突起部を除く
装置本体重量

4.0kg

表示分解能 0.01°
ユーティリティ

AC100V 50/60Hz 1VA

動作環境

(PC推奨仕様)

対応OS Windows10/8.1/8/7(日本語版 64/32bit)
CPU Intel Core i5 以上
HDD 20MB以上 (デバイスドライバの領域含む、データ保存領域を除く)
RAM 2GB以上
ディスプレイ 1024 × 768ピクセル以上
I/F 空きUSB2.0ポート×2(USBカメラ用×1 / USBライセンスキー用×1)
オプション ソフト

表面(界面)張力測定ライセンス

拡張収縮法測定ライセンス ※オートディスペンサーとのセット販売

傾斜法測定ライセンス ※傾斜ユニットとのセット販売

表面自由エネルギー計算ライセンス  ※試薬は別途

ハード

傾斜ユニット(TBU-100) ※ソフトとのセット販売

オートディスペンサー(LDA-100)

シリンジヒーター(LDH-250)

ホットプレート(SH-150)

高速度カメラ(100fps / 200fps / 500fps)

カメラレンズ(視野可変レンズ)  他多数
