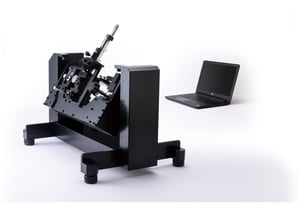

B100W

スタンダードモデルB100をベースに、傾斜角測定を可能にした機種。オプションで拡張収縮法にも対応し、動的接触角測定に適したワイド視野モデル。



項目 仕様
装置型式  B100W
標準ソフト

静的接触角測定（任意の瞬間測定・経時変化測定）

動的接触角測定

　（転落角、前進接触角、後退接触角、液滴除去性等）

測定方法

液滴法

解析方法

θ/2法 / tangent法 / 真円フィッティング / 楕円フィッティング

使用環境

室温 5～45℃ 湿度 80％未満

結露、振動、気流、磁場等の影響を受けないこと

光学系 カメラ CMOSカメラ
インターフェース USB2.0以上
フレームレート

標準：60fps（1秒間に60枚の液滴画像の撮影可能）

※オプションで100fps／200fps／500fpsのご用意もございます。

レンズ

標準：広角レンズ

※オプションで視野可変レンズのご用意もございます。

測定視野 横方向7.6mm　　縦方向5.7mm　　※視野数値は理論値
試料台 100mm × 100mm　※試料固定治具付属
試料寸法最大奥行 120mm
試料寸法最大厚さ 15ｍｍ（推奨）
試料台可動範囲 上下 17mm
左右 70mm
前後 -
試料最大重量 500g
装置本体寸法 W370mm × D600mm × H355mm　※突起部を除く
装置本体重量

16kg

表示分解能 0.01°
ユーティリティ

AC100V　50/60Hz　1VA

動作環境

（PC推奨仕様）

対応OS Windows 11 / 10 / 8.1 / 8 / 7 (日本語版 64/32bit)
CPU Intel Core i5 以上　
HDD 20MB以上　(デバイスドライバの領域含む、データ保存領域を除く)
RAM 2GB以上
ディスプレイ 1024 × 768ピクセル以上
I/F 空きUSB2.0ポート×3（USBカメラ用×1 / 傾斜ユニット制御用×1 / USBライセンスキー用×1）
オプション ソフト

表面（界面）張力測定ライセンス

拡張収縮法測定ライセンス　※オートディスペンサとのセット販売

表面自由エネルギー計算ライセンス　　※試薬は別途

ハード

オートディスペンサ（LDA-100）

シリンジヒータ（LDH-250）

ホットプレート（SH-150）

高速度カメラ（100fps / 200fps / 500fps）

カメラレンズ（視野可変レンズ）　　他多数
