キャリブレーション
いつもコラムをお読み頂きありがとうございます。今回のテーマは「キャリブレーション方法について」です。懸滴量や針のゲージが測定画面に自動で表示されるのは、正しいのか?と疑問を持たれる方もいらっしゃるかもしれません。懸滴量や針のゲージの数値は、トレーサビリティな校正球を用いて画面上のピクセルデータを数値換算しています。

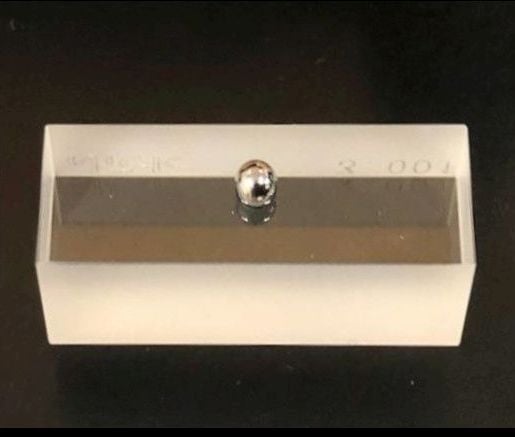

ピクセル数と距離をキャリブレーションするのに使用するのが、この校正用ターゲットです。
![校正用ターゲット写真](https://image.jimcdn.com/app/cms/image/transf/none/path/sd1c39188ed7e9c03/image/i08060d724ccba665/version/1573794057/%E6%A0%A1%E6%AD%A3%E7%94%A8%E3%82%BF%E3%83%BC%E3%82%B2%E3%83%83%E3%83%88%E5%86%99%E7%9C%9F.jpg)
![校正用ターゲット取込画像](https://image.jimcdn.com/app/cms/image/transf/dimension=334x10000:format=jpg/path/sd1c39188ed7e9c03/image/i261ea7deb6fae183/version/1573792859/%E6%A0%A1%E6%AD%A3%E7%94%A8%E3%82%BF%E3%83%BC%E3%82%B2%E3%83%83%E3%83%88%E5%8F%96%E8%BE%BC%E7%94%BB%E5%83%8F.jpg)

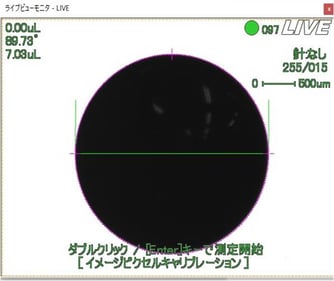

接触角計でとらえた画像がこちら。接触角計でとらえると意外と大きいですね。校正用ターゲットの直径に対して、縦と横の直径が何ピクセルあるのかをキャリブレーションしていきます。この作業をする事で、1ピクセルあたり何μmなのかが分かるようになります。
キャリブレーション作業流れ
キャリブレーションの仕方は非常に簡単です。慣れれば2~3分で終わると思います。

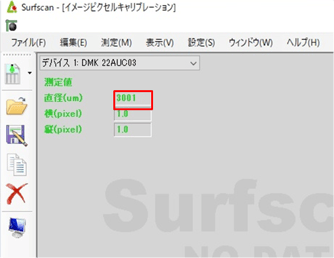

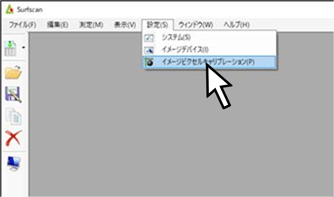

イメージピクセルキャリブレーション内の直径(μm)(写真.4赤枠内)に、校正用ターゲットに記載されている直径の数値を入力します。
![校正値入力画面](https://image.jimcdn.com/app/cms/image/transf/dimension=334x10000:format=png/path/sd1c39188ed7e9c03/image/i0831a8d1d2721046/version/1573793174/%E6%A0%A1%E6%AD%A3%E5%80%A4%E5%85%A5%E5%8A%9B%E7%94%BB%E9%9D%A2.png)
2、校正用ターゲットを置く

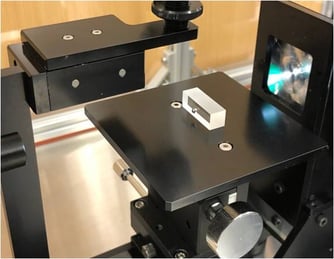

接触角計本体のステージ上に校正用ターゲットを置きます。
![校正用ターゲット設置写真](https://image.jimcdn.com/app/cms/image/transf/dimension=334x10000:format=jpg/path/sd1c39188ed7e9c03/image/i49f82abf369045b2/version/1573793278/%E6%A0%A1%E6%AD%A3%E7%94%A8%E3%82%BF%E3%83%BC%E3%82%B2%E3%83%83%E3%83%88%E8%A8%AD%E7%BD%AE%E5%86%99%E7%9C%9F.jpg)

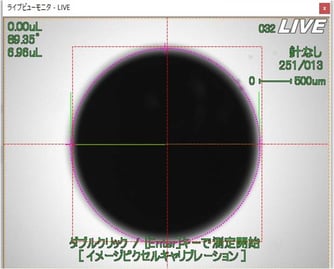

校正用ターゲットが測定画面の中心に来るようにステージの位置調整を行います。
![校正用ターゲット初期画像](https://image.jimcdn.com/app/cms/image/transf/dimension=334x10000:format=jpg/path/sd1c39188ed7e9c03/image/iabb68a97daf83de0/version/1573793440/%E6%A0%A1%E6%AD%A3%E7%94%A8%E3%82%BF%E3%83%BC%E3%82%B2%E3%83%83%E3%83%88%E5%88%9D%E6%9C%9F%E7%94%BB%E5%83%8F.jpg)
3、フォーカスの調整

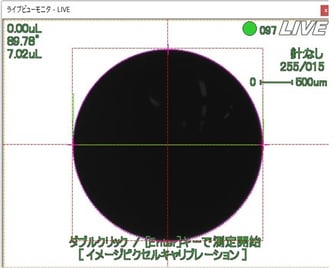

ライトの明るさとカメラの距離を接触角計本体側で調整してフォーカスを合わせます。
※フォーカスアシストレベルは、97~99が目安です。
![フォーカス調整後画像](https://image.jimcdn.com/app/cms/image/transf/dimension=334x10000:format=jpg/path/sd1c39188ed7e9c03/image/if0253e53647c6009/version/1573793546/%E3%83%95%E3%82%A9%E3%83%BC%E3%82%AB%E3%82%B9%E8%AA%BF%E6%95%B4%E5%BE%8C%E7%94%BB%E5%83%8F.jpg)
4、測定

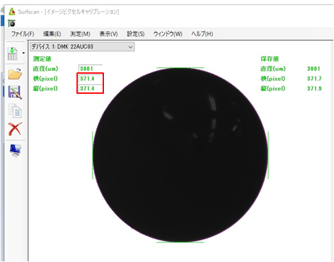

ライブビューモニタをダブルクリックすると、イメージピクセルキャリブレーションの赤枠内に測定値が反映されます。
![写真8](https://image.jimcdn.com/app/cms/image/transf/dimension=334x10000:format=png/path/sd1c39188ed7e9c03/image/i3e57714c2ce04739/version/1573800128/%E5%86%99%E7%9C%9F8.png)
5、保存

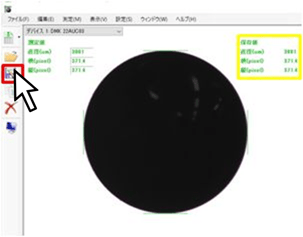

ツールバーの 「保存アイコン」(写真.9赤枠内)をクリックするとキャリブレーションデータが写真.9 黄枠内に保存、反映されます。
![保存データ](https://image.jimcdn.com/app/cms/image/transf/dimension=303x10000:format=png/path/sd1c39188ed7e9c03/image/idb36f793f7762a90/version/1574213125/%E4%BF%9D%E5%AD%98%E3%83%87%E3%83%BC%E3%82%BF.png)
以上の手順で完了です。以外と簡単に出来ちゃいます。液量や表面張力の値に影響がありますので、フォーカスはきっちりあわせて頂く事をおすすめします。
(Y.S)
